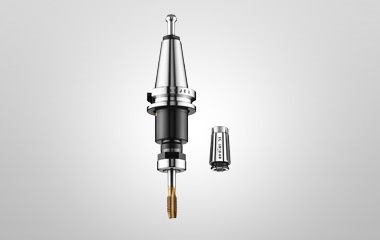

WSD 同步攻牙刀柄（钢性攻牙）
同步攻牙刀柄，压缩方向补偿0.5m/m，拉伸方向补偿1m/m给同步（钢性）攻牙误差进行补正。
压缩方向补偿可使攻牙负荷降低至普通同步攻牙负荷的1/3。
拉伸方向补偿可使反转时扭力大幅降低，丝攻不易断裂。
高精度心轴结合，使间隙降至最小，提升攻牙的对心精度。
|
订购编号 |
丝攻范围 |
压缩量 |
伸长量 |
L |
L1 |
螺帽 |
扳手 |
|
BT30-WSD6-95 |
M1-M5 |
0.5 |
1.0 |
95 |
73 |
CN-SD6A |
30194-917 |
|
BT30-WSD10-95 |
M3-M10 |
0.5 |
1.0 |
95 |
73 |
CN-SD10A |
30194-925 |
|
BT30-WSD13-95 |
M6-M16 |
0.5 |
1.0 |
95 |
73 |
CN-SD13A |
30194-932 |
|
BT40-WSD6-100 |
M1-M5 |
0.5 |
1.0 |
100 |
73 |
CN-SD6A |
30194-917 |
|
BT40-WSD10-100 |
M3-M10 |
0.5 |
1.0 |
100 |
73 |
CN-SD10A |
30194-925 |
|
BT40-WSD13-100 |
M6-M16 |
0.5 |
1.0 |
100 |
73 |
CN-SD13A |
30194-932 |
|
BT50-WSD10-120 |
M3-M10 |
0.5 |
1.0 |
120 |
82 |
CN-SD10A |
30194-925 |
|
BT50-WSD13-120 |
M6-M16 |
0.5 |
1.0 |
120 |
82 |
CN-SD13A |
30194-932 |
SD 筒夹（D型）
3mm以下筒夹，每一个筒夹有0.25mm的夹持范围；3mm以上筒夹，每一个筒夹有0.5mm的夹持范围。
筒夹分为3大系列，可夹持2mm~13mm的钻头、丝攻、铰刀、铣刀。
铣刀柄插入筒夹内长度需达“l”长度以上，以发挥最佳效果。
SD6
|
Order Code |
d |
Range(d) |
l |
L |
D |
|
SD6-2D |
2 |
1.75-2.00 |
12 |
25 |
11 |
|
SD6-2.25D |
2.25 |
2.00-2.25 |
12 |
||
|
SD6-2.5D |
2.5 |
2.25-2.50 |
12 |
||
|
SD6-2.75D |
2.75 |
2.50-2.75 |
12 |
||
|
SD6-3D |
3 |
2.75-3.00 |
15 |
||
|
SD6-3.5D |
3.5 |
3.00-3.50 |
16 |
||
|
SD6-4D |
4 |
3.50-4.00 |
16 |
||
|
SD6-4.5D |
4.5 |
4.00-4.50 |
16 |
||
|
SD6-5D |
5 |
4.50-5.00 |
18 |
||
|
SD6-5.5D |
5.5 |
5.00-5.50 |
25 |
||
|
SD6-6D |
6 |
5.50-6.00 |
25 |
SD10
| 订购编号 |
d |
夹持范围 |
l |
L |
D |
|
SD10-2D |
2 |
1.75~2.00 |
12 |
30 |
16 |
|
SD10-2.25D |
2.25 |
2.00~2.25 |
12 |
||
|
SD10-2.5D |
2.5 |
2.25~2.50 |
12 |
||
|
SD10-2.75D |
2.75 |
2.5~2.75 |
12 |
||
|
SD10-3D |
3 |
2.75~3.00 |
18 |
||
|
SD10-3.5D |
3.5 |
3.00~3.50 |
18 |
||
|
SD10-4D |
4 |
3.50~4.00 |
18 |
||
|
SD10-4.5D |
4.5 |
4.00~4.50 |
18 |
||
|
SD10-5D |
5 |
4.50~5.00 |
24 |
||
|
SD10-5.5D |
5.5 |
5.00~5.50 |
24 |
||
|
SD10-6D |
6 |
5.50~6.00 |
24 |
||
|
SD10-6.5D |
6.5 |
6.00~6.50 |
24 |
||
|
SD10-7D |
7 |
6.50~7.00 |
24 |
||
|
SD10-7.5D |
7.5 |
7.00~7.50 |
24 |
||
|
SD10-8D |
8 |
7.50~8.00 |
24 |
||
|
SD10-8.5D |
8.5 |
8.00~8.50 |
24 |
||
|
SD10-9D |
9 |
8.50~9.00 |
24 |
||
|
SD10-9.5D |
9.5 |
9.00~9.50 |
24 |
||
|
SD10-10D |
10 |
9.50~10.00 |
30.5 |
SD13
订购编号 |
d |
夹持范围 |
l |
L |
D |
|
SD13-3D |
3 |
2.75~3.00 |
18 |
39 |
20 |
|
SD13-3.5D |
3.5 |
3.00~3.50 |
18 |
||
|
SD13-4D |
4 |
3.50~4.00 |
18 |
||
|
SD13-4.5D |
4.5 |
4.00~4.50 |
18 |
||
|
SD13-5D |
5 |
4.50~5.00 |
20 |
||
|
SD13-5.5D |
5.5 |
5.00~5.50 |
20 |
||
|
SD13-6D |
6 |
5.50~6.00 |
22 |
||
|
SD13-6.5D |
6.5 |
6.00~6.50 |
22 |
||
|
SD13-7D |
7 |
6.50~7.00 |
24 |
||
|
SD13-7.5D |
7.5 |
7.00~7.50 |
24 |
||
|
SD13-8D |
8 |
7.50~8.00 |
28 |
||
|
SD13-8.5D |
8.5 |
8.00~8.50 |
28 |
||
|
SD13-9D |
9 |
8.50~9.00 |
30 |
||
|
SD13-9.5D |
9.5 |
9.00~9.50 |
30 |
||
|
SD13-10D |
10 |
9.50~10.00 |
30 |
||
|
SD13-10.5D |
10.5 |
10.00~10.50 |
30 |
||
|
SD13-11D |
11 |
10.50~11.00 |
30 |
||
|
SD13-11.5D |
11.5 |
11.00~11.50 |
30 |
||
|
SD13-12D |
12 |
11.50~12.00 |
39 |
||
|
SD13-12.5D |
12.5 |
12.00~12.50 |
39 |
||
|
SD13-13D |
13 |
12.50~13.00 |
39 |
SD 筒夹（E型）
SD-E筒夹比SD-D筒夹多20%的夹持力，在夹持铣刀加工时，更为安定。
立铣刀专用夹头。
铣刀柄插入筒夹内长度需达“l”长度以上，以发挥最佳效果。
SD6
|
Order Code |
d |
(d) |
l |
L |
D |
|
SD6-3E |
3 |
3 |
18 |
25 |
11 |
|
SD6-3.175E |
3.175 |
3.175 |
18 |
||
|
SD6-4E |
4 |
4 |
18 |
||
|
SD6-6E |
6 |
6 |
25 |
SD10
| 订购编号 |
d |
夹持径 |
l |
L |
D |
|
SD10-3E |
3 |
3 |
18 |
30 |
16 |
|
SD10-3.175E |
3.175 |
3.175 |
18 |
||
|
SD10-4E |
4 |
4 |
18 |
||
|
SD10-5E |
5 |
5 |
20 |
||
|
SD10-6E |
6 |
6 |
24 |
||
|
SD10-8E |
8 |
8 |
24 |
||
|
SD10-10E |
10 |
10 |
30.5 |
SD13
| 订购编号 |
d |
夹持径 |
l |
L |
D |
|
SD13-3E |
3 |
3 |
18 |
39 |
20 |
|
SD13-3.175E |
3.175 |
3.175 |
18 |
||
|
SD13-4E |
4 |
4 |
18 |
||
|
SD13-5E |
5 |
5 |
20 |
||
|
SD13-6E |
6 |
6 |
25 |
||
|
SD13-8E |
8 |
8 |
30 |
||
|
SD13-10E |
10 |
10 |
30 |
||
|
SD13-12E |
12 |
12 |
31 |
