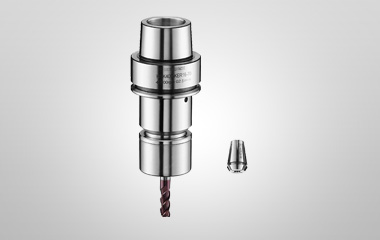

KER 高精度夹头刀柄（AM型）
本系统符合DIN6499规范。
螺帽内有轴承装置，锁紧力可增加30%。
全圆螺帽设计，适合高转速主轴。
使用DIN6499 Form A(KER-E TYPE)筒夹，这是铣刀柄专用筒夹，主要是为了铣削时增加吸震功能。
DIN6499 Form B(一般标准)筒夹，亦可使用。
扳手及止动螺丝必须另外购买。
|
Order Code |
Range(d) |
L |
L1 |
D |
Min-1G2.5 |
Nut |
Spanner |
|
HSK32E-KER16-60AM |
3-10 |
60 |
40 |
30 |
50,000 |
CN-KER16AM |
30194-830 |
|
HSK32E-KER20-60AM |
3-13 |
60 |
40 |
35 |
50,000 |
CN-KER20AM |
30194-835 |
|
HSK40E-KER16-70AM |
3-10 |
70 |
50 |
30 |
42,000 |
CN-KER16AM |
30194-830 |
|
HSK40E-KER20-70AM |
3-13 |
70 |
50 |
35 |
42,000 |
CN-KER20AM |
30194-835 |
|
HSK50E-KER16-70AM |
3-10 |
70 |
44 |
30 |
36,000 |
CN-KER16AM |
30194-830 |
|
HSK50E-KER20-70AM |
3-13 |
70 |
44 |
35 |
36,000 |
CN-KER20AM |
30194-835 |
KER筒夹(E型)DIN6499 A型
只适合在筒夹与刀具柄径相同时使用。
DIN6499 From A立铣刀专用。
筒夹8°斜面部份，全部置入本体内。螺帽锁入本体时，是满牙状态，这是为了铣削时增加吸震功能
本系列筒夹适用于各厂牌的刀柄。
|
Order Code |
d |
(d) |
l |
L |
D |
|
KER16-3E |
3 |
3 |
15 |
27.5 |
17.1 |
|
KER16-3.175E |
3.175 |
3.175 |
18 |
||
|
KER16-4E |
4 |
4 |
18 |
||
|
KER16-5E |
5 |
5 |
20 |
||
|
KER16-6E |
6 |
6 |
27.5 |
||
|
KER16-8E |
8 |
8 |
27.5 |
|
Order Code |
d |
(d) |
l |
L |
D |
|
KER20-3E |
3 |
3 |
15 |
31.5 |
21.1 |
|
KER20-4E |
4 |
4 |
18 |
||
|
KER20-5E |
5 |
5 |
20 |
||
|
KER20-6E |
6 |
6 |
24 |
||
|
KER20-8E |
8 |
8 |
31.5 |
||
|
KER20-10E |
10 |
10 |
31.5 |
